44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 11.10.2012. u 19:52 - pre 152 meseci He ma lako je za to,ovo pojačalo se samo popularizovalo-postavio sam par slika tamo u temi DOGC-H a ljudi su se sami snašli i pročitali cijelu temu ovde na ES. Kasnije sam prekopirao tvoja pisanja i malo im olakšao upoznavanje sa teorijom tvoje umotvorine. Treba rušiti granice i družiti se,to je,barem kontam, smisao "uradi sam" družine! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 13.10.2012. u 21:06 - pre 152 meseci Precrtao pločicu za releje koje imam,ESP33 sa FINDER3611 relejima. Ipak će ići dve zbog toga što pored zaštite od DC ima i detekciju gubitka napona u trafou. Najvjerovatnije ću morati malo da se zezam sa nekim otporima jer je ova zaštita namijenjena za napone iznad 2 x 25V a ovde je 2 x 15-17Vdc. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi Finder 3611.LAY - 2.45k obe zaštite.LAY - 176.85k raspored finder 3661 jpg.JPG - 995.56k Odgovor na temu

nikko Sarajevo Član broj: 139972 Poruke: 795 188.127.112.* +39 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 13.10.2012. u 21:31 - pre 152 meseci Ovo bas ljepo izgleda drug:)) Wars Come And Go But My Soldier Stay Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 13.10.2012. u 23:04 - pre 152 meseci Hvala druže,osnova je tvoja-imaš ovde gore u LAY fajlu tvoju verziju na prvoj i ovu sad moju na drugoj stranici. 90% je ista osim u tom dijelu gdje su releji,i malo sam izmjenio raspored natpisa i umjesto (barem ovde sada) skupih bipolaraca postavio antiserijski (masu jeftinije) povezane elektrolite,tako da je sama zaštita sad još i dosta univerzalnija. Kopiraj pa piči ako naletiš na ove male kockice od releja,ja ih redovno koristim zbog cijene. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

nikko Sarajevo Član broj: 139972 Poruke: 795 188.127.112.* +39 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 14.10.2012. u 08:13 - pre 152 meseci Ma ljepota drug ako ti bude zatrebalo radio sam ovo i u smd,pa ispadne plocica 5x5 cm sa relejima. Upravo ti kritici kondez,su ti malo tanki,kada od obicnih pravis bipolarne,kapacitet ti mora biti dva puta veci,znaci umjesto 10- 22uF. Pozdrav druze:)) Wars Come And Go But My Soldier Stay Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 14.10.2012. u 08:36 - pre 152 meseci Jasno jasno druže,cifra se odnosi na ukupan kapacitet-već sam uzeo 22uF50V osam komada za dve zaštite. Svejedno-hvala na pravovremenom uputstvu! Za smd,uf,previše se meni ruke tresu za tako male dijelove-ako bude zatrebalo,nećeš mi pobjeći! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 17.10.2012. u 13:28 - pre 152 meseci Prepakovao sam šemu po Dragoljubovom uputstvu i sad je napajanje po poslednjoj verziji sa jednim kondenzatorom od 8 000 - 10 000uF/50V i dva mala od po 1000uF/35V. Evo je u pdf-u dole: [Ovu poruku je menjao 44250 dana 17.10.2012. u 20:11 GMT+1] "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi Bato MM dorađena šema.pdf - 840.74k Odgovor na temu

tesla017 Dragan Ilic Nemam Član broj: 15795 Poruke: 300 *.aDSL.Verat.Net. +5 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 17.10.2012. u 15:25 - pre 152 meseci Veeeliki pozdrav za sve Aleksandre danas stigli i cekaju te Master, I am here to serve you!!! http://forum.yu3ma.net/ Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 17.10.2012. u 18:09 - pre 152 meseci Ha haaa-pa još prave takve? Kod mene su u DIL8 kućišti ali svakako i ovi su isti samo drugačije fizički izgledaju a i pasuju "rupa-na-rupu"! Ostavi sebi dva odmah za ovo pojačalo,za mene ima vremena-ionako sam s+eban prehladom ovih dana. PUNO HVALA Iliću! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

macolakg Dragoljub Aleksijevic Kragujevac Član broj: 301424 Poruke: 3238 *.adsl.eunet.rs. +1097 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 17.10.2012. u 18:35 - pre 152 meseci Citat: 44250: Prepakovao sam šemu po Dragoljubovom uputstvu i sad je napajanje po poslednjoj verziji sa jednim kondenzatorom od 8000-1000uF/50V i dva mala od po 1000uF/35V. Evo je u pdf-u dole: Podvukla se jedna sitna grescica u crtanju. Ostale su dve cudne mase na C3. Treba ih obrisati. Pozdrav prijatelju Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 17.10.2012. u 18:47 - pre 152 meseci Uf,kako mi promaklo...popravljam cim dodjem do racunara,pozdrav druze! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 17.10.2012. u 19:08 - pre 152 meseci Citat: macolakg: Citat: 44250: Prepakovao sam šemu po Dragoljubovom uputstvu i sad je napajanje po poslednjoj verziji sa jednim kondenzatorom od 8 000 - 10 000uF/50V i dva mala od po 1000uF/35V. Evo je u pdf-u dole: Podvukla se jedna sitna grescica u crtanju. Ostale su dve cudne mase na C3. Treba ih obrisati. Pozdrav prijatelju Ostalo od "copy-paste" tvojeg drugog fajla uslijed moje nepažnje,ispravljeno pa ponovo postavljeno i gore a evo ponovo i ovde: "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi Bato MM dorađena šema.pdf - 840.74k BatoMM.JPG - 150.79k Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 18.10.2012. u 18:47 - pre 152 meseci Dupla zaštita za stereo-pojačalo u mostu: Ostaje pitanje kako će se ponašati na +/-17V jer je predviđena za +/-24V pa na više,nadam se da će raditi ili da mi neće odnijeti previše živaca U svakom slučaju ako i ne uspijem da je pokrenem u ove svrhe ostaće mi za dva druga pojačala gotove pločice sa relejima-ništa se ne gubi. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi Slika584.jpg - 662.66k Slika585.jpg - 632.28k Slika587.jpg - 633.85k Slika588.jpg - 624.87k Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 19.10.2012. u 19:34 - pre 152 meseci Uglavio ga na dobro mjesto,nego sad mi kupus od žica unutra:i izgleda da sam nešto previdjeo jer mi pri više od 15-20W nešto zeki. Prvo moram veze ljudski da isprovjeravam,onda komponente a zatim i usklađenost po šemi. Dragoljub čovjek reče da je njegov prototip davao i preko 100W snage,dakle do njega nije već ja negdje falširam. Čim nađem(o) o čemu se radi-javljam(o)! Ovako je sad: Uh što su mi slike očaj kvaliteta... "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi Slika589.jpg - 801.49k Slika590.jpg - 843.01k Slika591.jpg - 746.15k Odgovor na temu

macolakg Dragoljub Aleksijevic Kragujevac Član broj: 301424 Poruke: 3238 *.adsl.eunet.rs. +1097 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 20.10.2012. u 01:13 - pre 152 meseci @44250 Druze moj, U gadnoj sam frci sa nekim projektom koji je, ne za juce, vec za prekojuce. Cim isplivam iz tog, cucemo se telefonom i brzo cemo provaliti gde je greska (ti meris po odredjenim tackama, a ja ti pricam kakve simulacije da odradis, i napravicemo). Pozz Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 20.10.2012. u 06:51 - pre 152 meseci Ma znam prijatelju tvoju situaciju,sve kontam i nikuda ne zurim. Taman ja mogu da sredim sve periferije oko pojacala(zastita,ozicenje) i isprovjeravam sebe-nego napisah radi drugih koji bi eventualno krenuli u izradu. Treba da znaju da je trenutno u ovom mom negdje zez,kao i da postoji tvoj provjeren prototip-da ne izgube volju! Samo ti pici,ovo je ipak hobi i za njega ima vremena. Veliki pozdrav i sretan rad! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

macolakg Dragoljub Aleksijevic Kragujevac Član broj: 301424 Poruke: 3238 *.adsl.eunet.rs. +1097 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 20.10.2012. u 22:16 - pre 152 meseci @44250 Uh batice, pogledah tvoju PCB na kratko i videh da nije spojena masa od LME49720 sa centralnom masom izmedju ona dva od 1000uF. Pogledaj da li je to u pitanju (ne znam da li si to u medjuvremenu ispravio), radi se o: https://static.elitesecurity.o...05%2010%202012%20sve%20jpg.JPG Pozz Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 20.10.2012. u 22:39 - pre 152 meseci He he-na žalost nije! To je novija pločica od one koju sam prvu sebi iradio-tamo je masa spojena. Hvala ti svakako-odmah ću da popravim na ovoj novijoj! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 20.10.2012. u 22:47 - pre 152 meseci Evo popravljeno: "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi jpg raspored.JPG - 727.59k LM3886 MOST napajanje.LAY - 119.19k LM3886 MOST napajanje bakar pdf.pdf - 101.06k LM3886 MOST raspored toner pdf.pdf - 65.38k Odgovor na temu

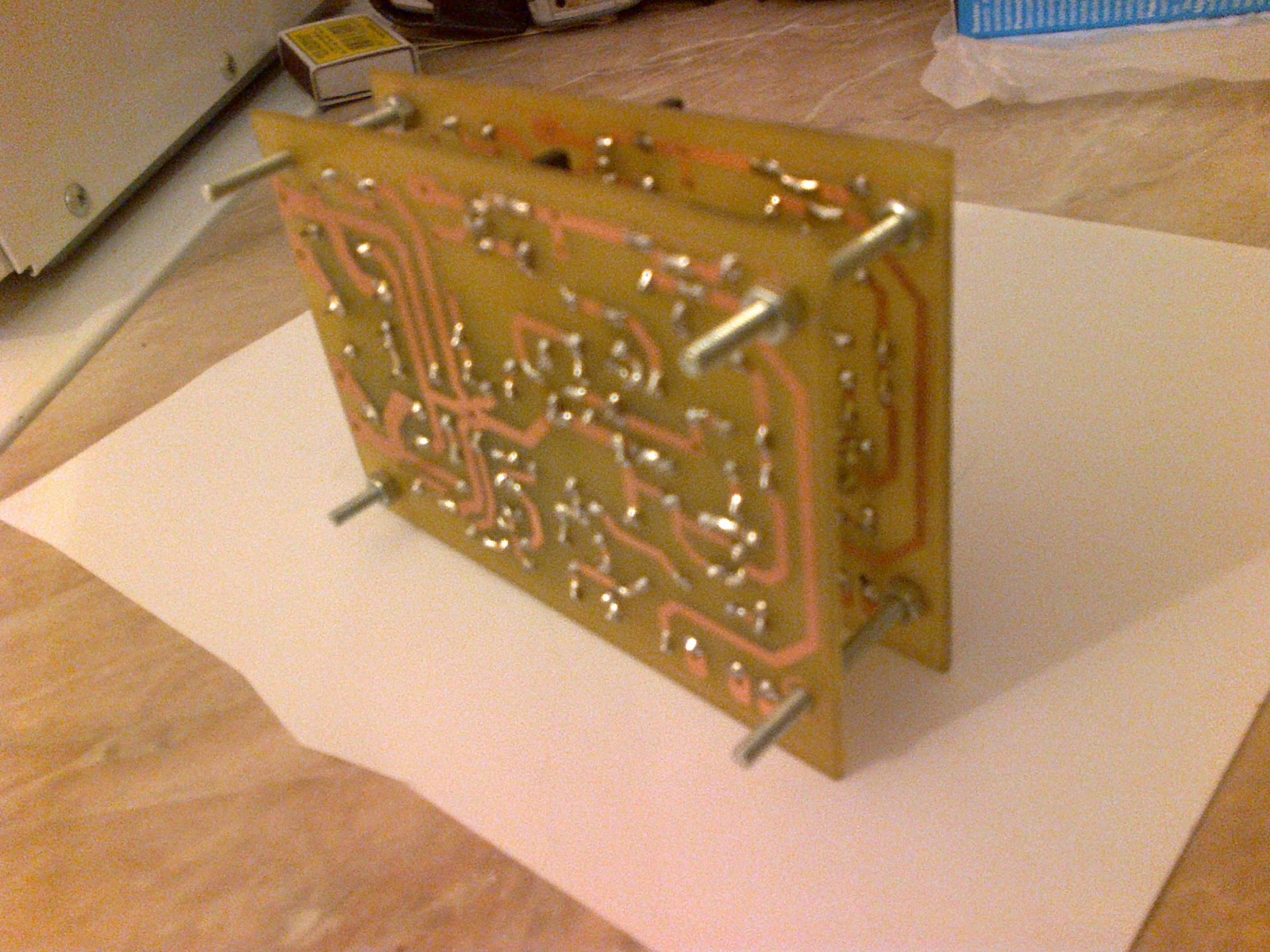

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: Hi-End Pojacavac 70+W(LM3886-most) by:Dragoljub Aleksijević, Macola 20.10.2012. u 22:56 - pre 152 meseci Ja sam radio po ovoj pločici: i evo sad sam provjerio-masa je spojena,mjerio između mase pojačala i nožice 3 na malom IC-u. Probao sam sa spojenih 4400uF između + i -,isto je. Još nikako nisam koristio FB vezu,ali vjerujem da bi i bez nje sve moralo "fercerati" kako treba. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi LM ver.1 JPG.JPG - 717.55k Odgovor na temu
