Apex D14 pojacalo 120w/8R

[es] :: Elektronika :: Audio-elektronika :: Apex D14 pojacalo 120w/8R

Strane: << < .. 5 6 7 8 9 11 12 13 14 ... Dalje > >>

[ Pregleda: 150093 | Odgovora: 445 ] > FB > Twit

Autor

44250

Član broj: 265420
Poruke: 4094

+166 Profil

Re: Apex D14 pojacalo 120w/8R

^{29.05.2012. u 22:54 - pre 157 meseci}

Ne zna ni on a stid ga da prizna-zato ti ne odgovara! Ha ha ha ha ah ahhahaa...

"nikad se ne raspravljaj sa budalom -
spustiće te na svoj nivo i pobediti
iskustvom"

Odgovor na temu

ElektronicarPG
Luka Chav
Student
Podgorica

Član broj: 289860
Poruke: 317
*.crnagora.net.

+6 Profil

Re: Apex D14 pojacalo 120w/8R

^{30.05.2012. u 06:48 - pre 157 meseci}

Hahahhaha zezaj ti mene :P

Ovaj od 330 ima, cini mi se da su 2 na plocici ako ne i 3 komada.

A ove od 820 sto su, Mile je rekao moze i 820 i 82, jer je na plocici pisalo 82 a na slici 820, smo bi pozeljno bilo da su malo vece snage od tih 1/4 w, tj ja bar tako mislim i stavio sam malo jace :)

Odgovor na temu

44250

Član broj: 265420
Poruke: 4094

+166 Profil

Re: Apex D14 pojacalo 120w/8R

^{30.05.2012. u 08:00 - pre 157 meseci}

Pojacalo vise nije kod tebe?

"nikad se ne raspravljaj sa budalom -
spustiće te na svoj nivo i pobediti
iskustvom"

Odgovor na temu

44250

Član broj: 265420
Poruke: 4094

+166 Profil

Re: Apex D14 pojacalo 120w/8R

^{30.05.2012. u 10:09 - pre 157 meseci}

PAR PITANJA ZA MODERATORE,ADMINISTRATORE I OSTALE UREDNIKE OVOG FORUMA:

1: Koliko palčeva okrenutih na dole (crvenih minusa) treba da se zaradi da bi neko,u ovom konkretno slučaju ja, bio banovan-zabranjen-protjeran sa foruma?

2: Kako i na koji način vidjeti koliko ukupno crvenih minusa imam "u magacinu"?

Nije da se nerviram,nego čisto da znam dokle sam stigao i na čemu sam.

Unapred zahvalan: Aleksandar Mikulić

"nikad se ne raspravljaj sa budalom -
spustiće te na svoj nivo i pobediti
iskustvom"

Odgovor na temu

ElektronicarPG
Luka Chav
Student
Podgorica

Član broj: 289860
Poruke: 317
*.crnagora.net.

+6 Profil

Re: Apex D14 pojacalo 120w/8R

^{30.05.2012. u 13:45 - pre 157 meseci}

Ko tebi stavlja te minuse?
Ja sam to bas vidio na ovoj zadnjoj poruci i pomislih zasto bi ti neko stavio minus na nesto sto je razgovor izmedju mene i tebe.

I pojacalo je kod druga nije kod mene :)

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{19.09.2012. u 10:29 - pre 153 meseci}

Sta je sa ovom temom,vec duze vreme vas nema?

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

44250

Član broj: 265420
Poruke: 4094

+166 Profil

Re: Apex D14 pojacalo 120w/8R

^{19.09.2012. u 13:49 - pre 153 meseci}

Zavrsena oba pojacala,objasnjena izrada,dati utisci,maksimalna snaga u datim uslovima potrosaca i napajanja...a niko jos nije poceo da pravi sledeceg. Da ne planiras ti mozda?

"nikad se ne raspravljaj sa budalom -
spustiće te na svoj nivo i pobediti
iskustvom"

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{20.09.2012. u 09:17 - pre 153 meseci}

Haha pa ja sam vec napravio jednu plocicu i to bas juce,probacu prvo sa jednom da bih testirao pojacalo i obavio merenje pa cemo videti.Montirao sam skoro sve komponente danas cu slikati pa objaviti. Napravio sam i limiter sa ona par tranzistora.Bice slika kasnije.Samo sto nisam imao BDW83/84D nego sam stavio C ali mislim da to nece biti problem posto cu ga testirati sa +/- 36 V.

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{20.09.2012. u 09:20 - pre 153 meseci}

I da,zaboravih.Ove MJE tranzistore nema sanse da nadjem,mislim da ih imam ali ko zna gde mi je to,odavno ih nisam koristio. Razmisljam da probam sa BD 243/244,sta mislite o tome?

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

APEXaudio
Mile Slavkovic
ZR "APEX"

Član broj: 173791
Poruke: 380
*.dynamic.isp.telekom.rs.

+63 Profil

Re: Apex D14 pojacalo 120w/8R

^{20.09.2012. u 10:40 - pre 153 meseci}

Citat:

acavp: I da,zaboravih.Ove MJE tranzistore nema sanse da nadjem,mislim da ih imam ali ko zna gde mi je to,odavno ih nisam koristio. Razmisljam da probam sa BD 243/244,sta mislite o tome?

BD243/244 nisu dobri za VAS, umesto MJE340/350 stavi BD139/140 ako napajanje ostaje +/-36V.

http://www.facebook.com/pages/APEX-audio/219135049092

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{20.09.2012. u 11:07 - pre 153 meseci}

@APEXaudio hvala probacu pa cu se javiti.

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.mbb.telenor.rs.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{20.09.2012. u 23:42 - pre 153 meseci}

Do malo pre sam testirao pojacalo,zadovoljan sam mada mislim da cu biti jos zadovoljniji posto sam koristio trafo manje snage,nekih 100-ak VA pa mi je napon dosta "plivao" sa +/- 42 na nekih 32,33V pa samim tim nisam hteo da kacim osciloskop. Ali sam zato napon filtrirao mocnim "grdosijama" Frako 10000mikroF/70V i mogu da vam kazem da lepo svira s' obzirom na uslove sa kojima sam raspolagao.Ovih dana cu probati sa mocnim torusom,jakim grecom i debljim zicama za napajanje.Bas me interesuje kako ce da ganja jedan stari zvucnik od 12 col i nekih 300W sa ogromnim magnetom.

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

44250

Član broj: 265420
Poruke: 4094

+166 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 04:53 - pre 153 meseci}

Daj par slika kad odmoris imenjace!

"nikad se ne raspravljaj sa budalom -
spustiće te na svoj nivo i pobediti
iskustvom"

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 11:19 - pre 153 meseci}

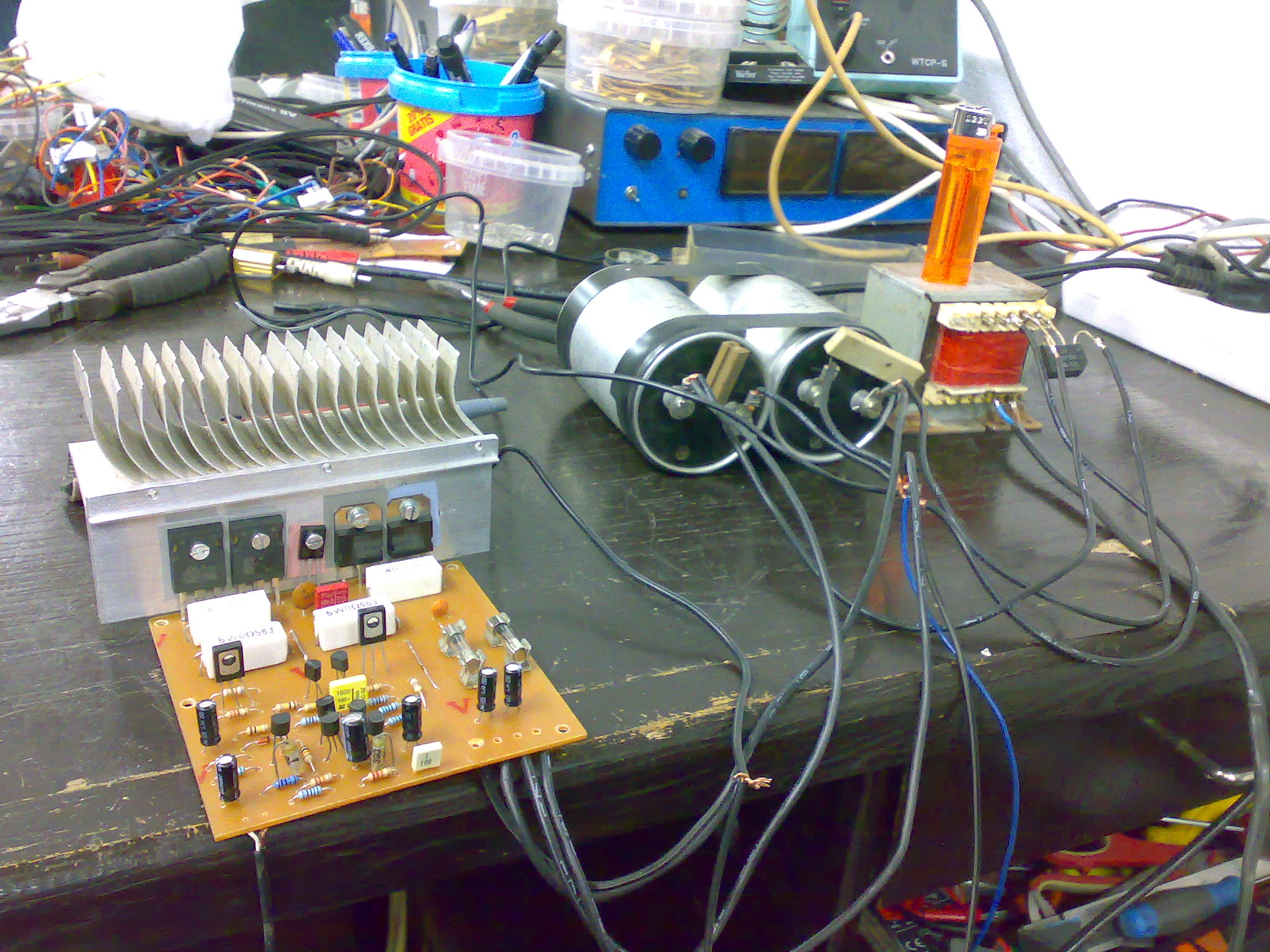

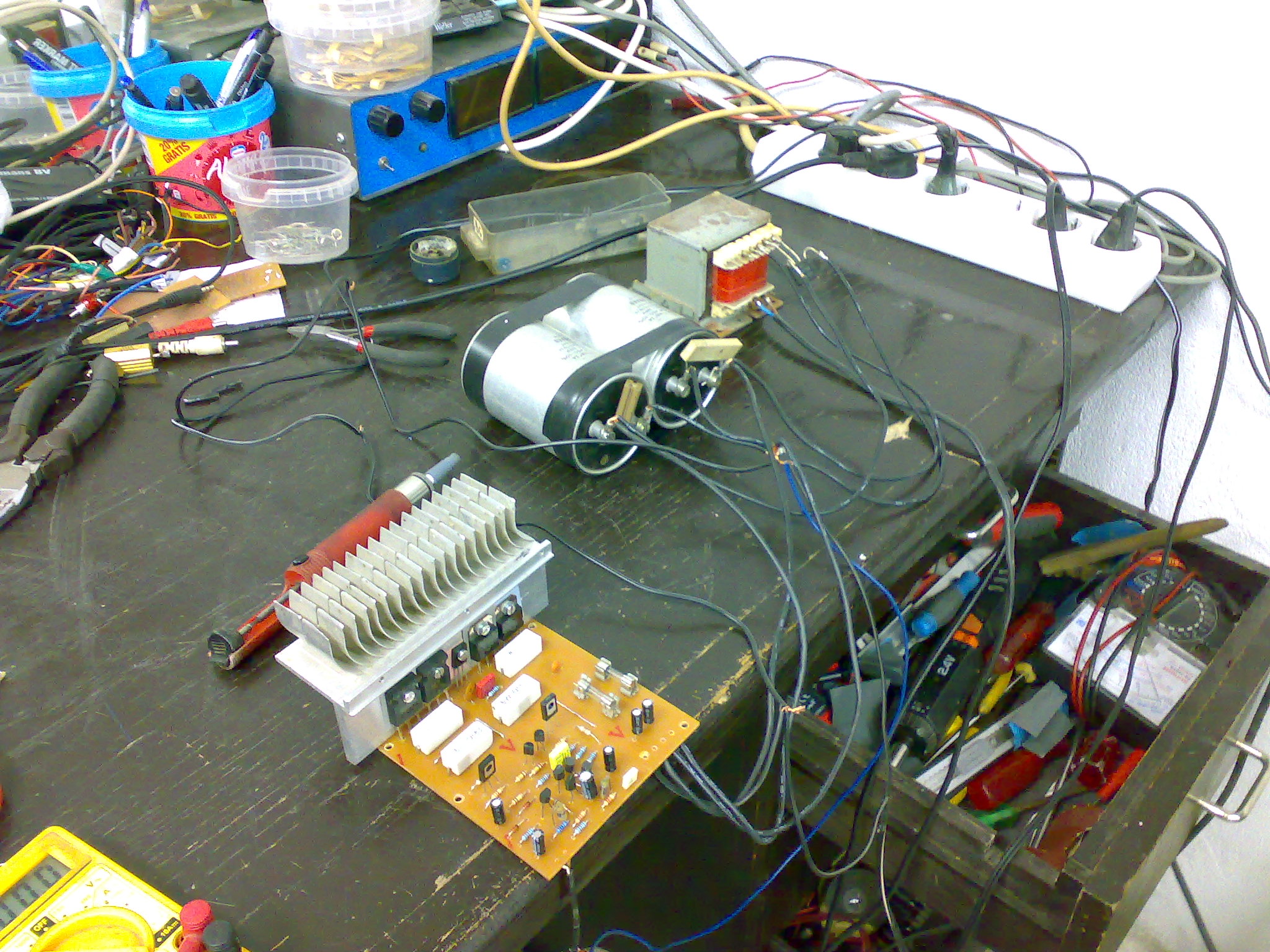

Bice slika samo da ukapiram kako da ih "okacim" :)

Servis elektronike ELEKTROSTAR Velika Plana

Prikačeni fajlovi

Foto1124.jpg - 650.6k

Foto1123.jpg - 797.06k

Foto1122.jpg - 726.38k

Foto1121.jpg - 607.58k

Foto1120.jpg - 542.13k

Foto1119.jpg - 617.93k

Foto1118.jpg - 769.44k

Foto1117.jpg - 660.13k

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 11:54 - pre 153 meseci}

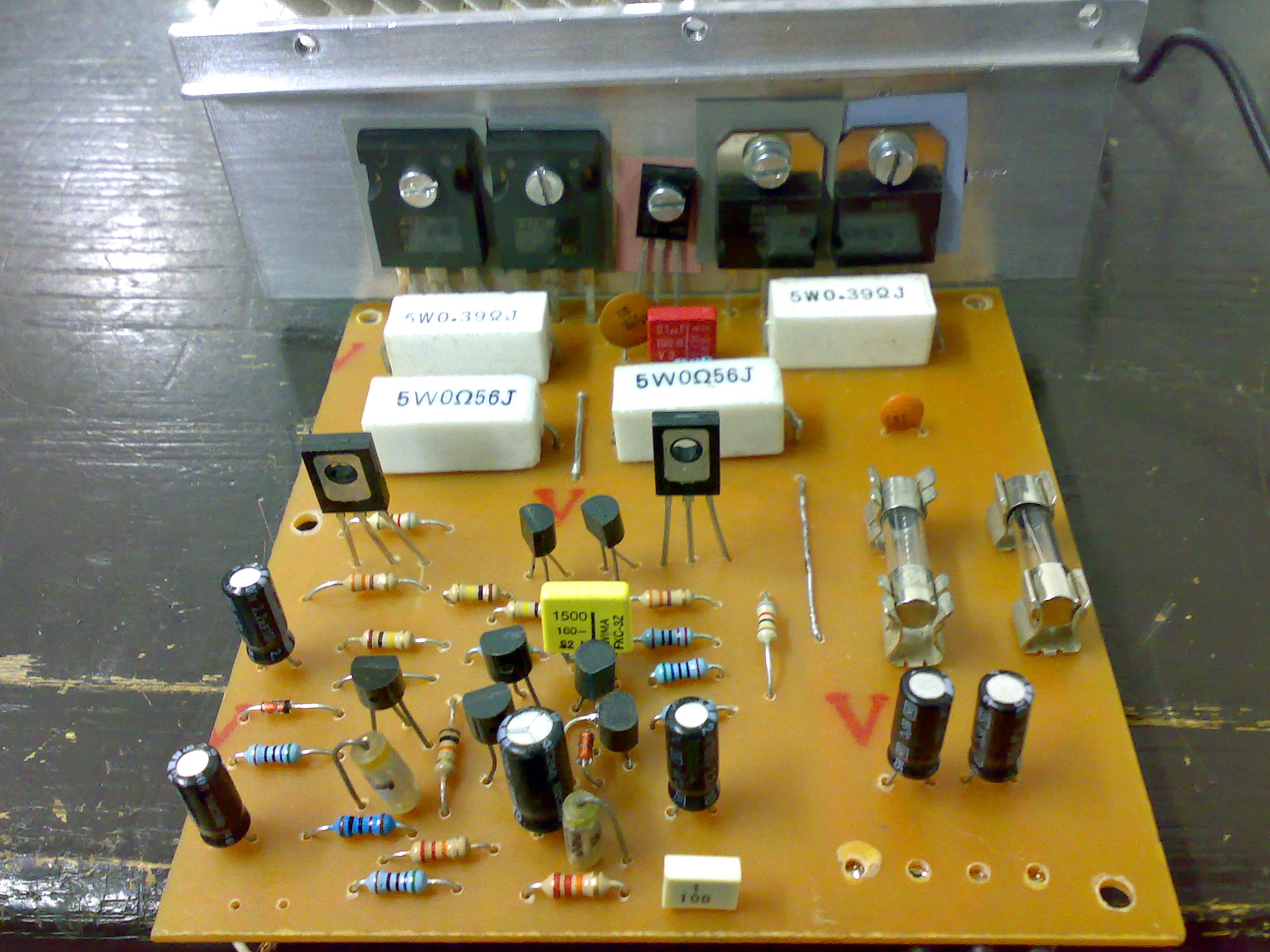

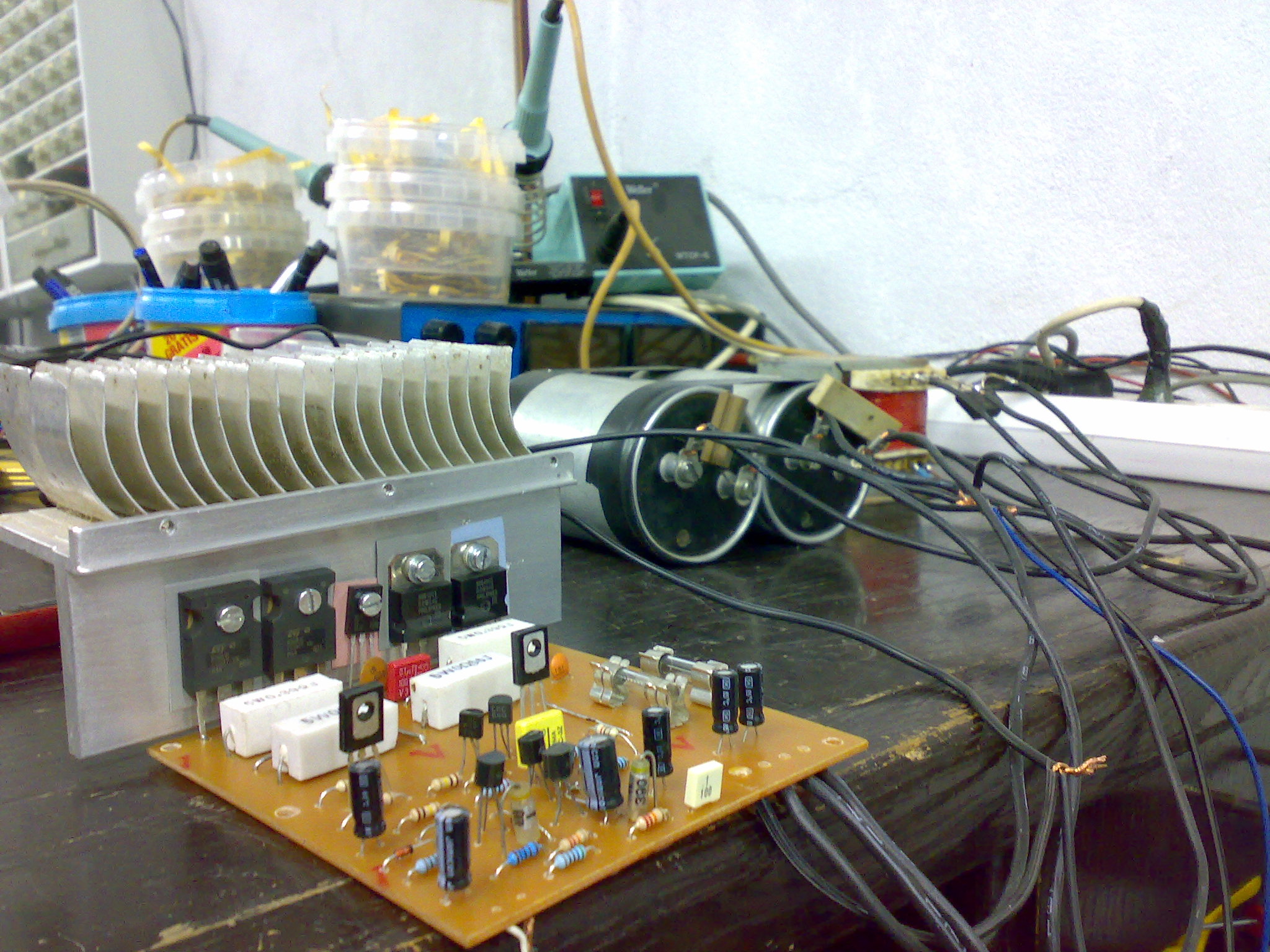

Uh,uspeo sam nesto da okacim. Na slikama su emiterski otpornici drugih vrednosti,za jedan par je 0,56R a za drugi 0,39R ali njih sam stavio samo da bih probao kako zvuci pojacalo.Naravno i trafo je "smesan" za ovu namenu.

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

44250

Član broj: 265420
Poruke: 4094

+166 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 12:15 - pre 153 meseci}

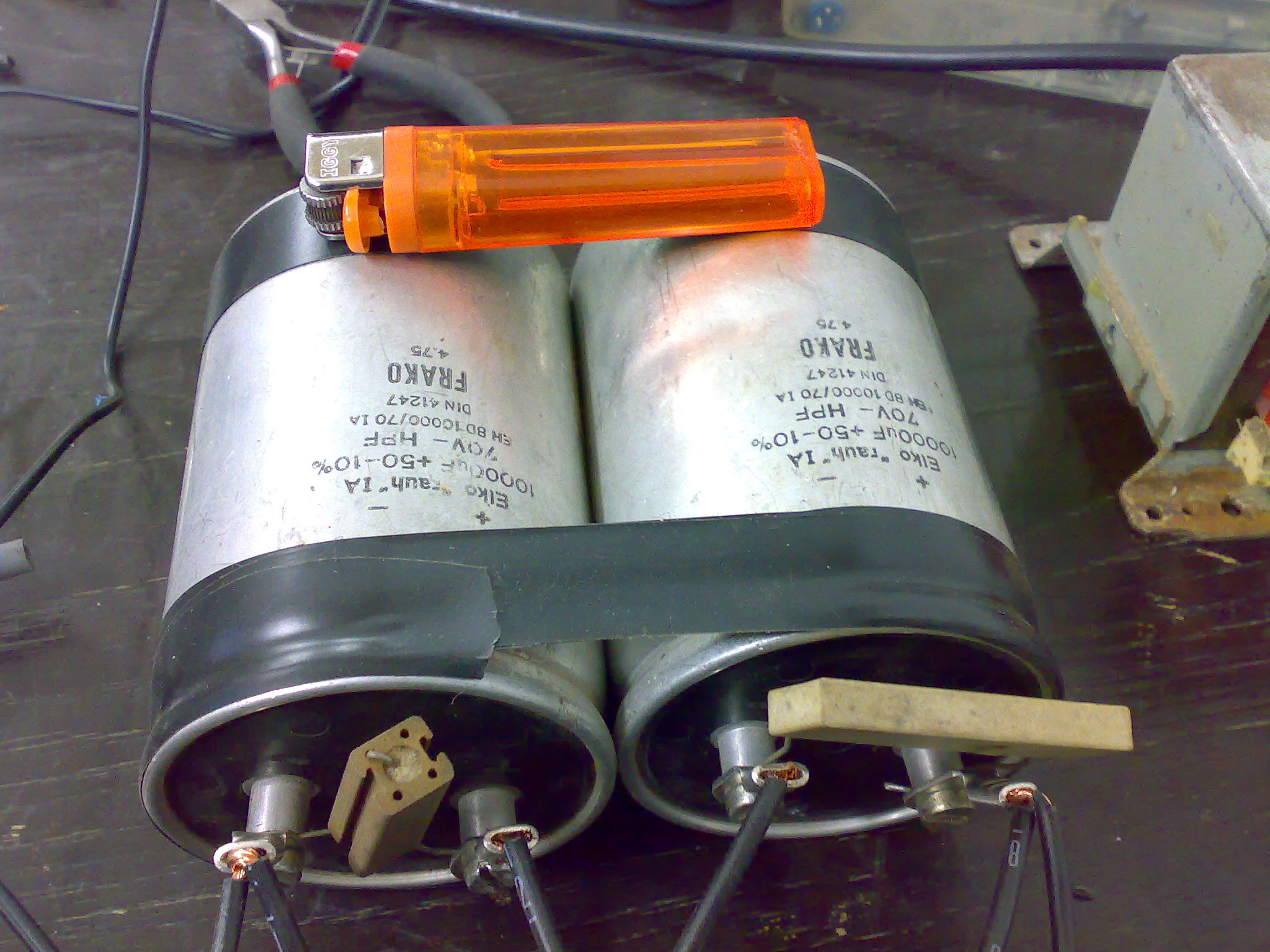

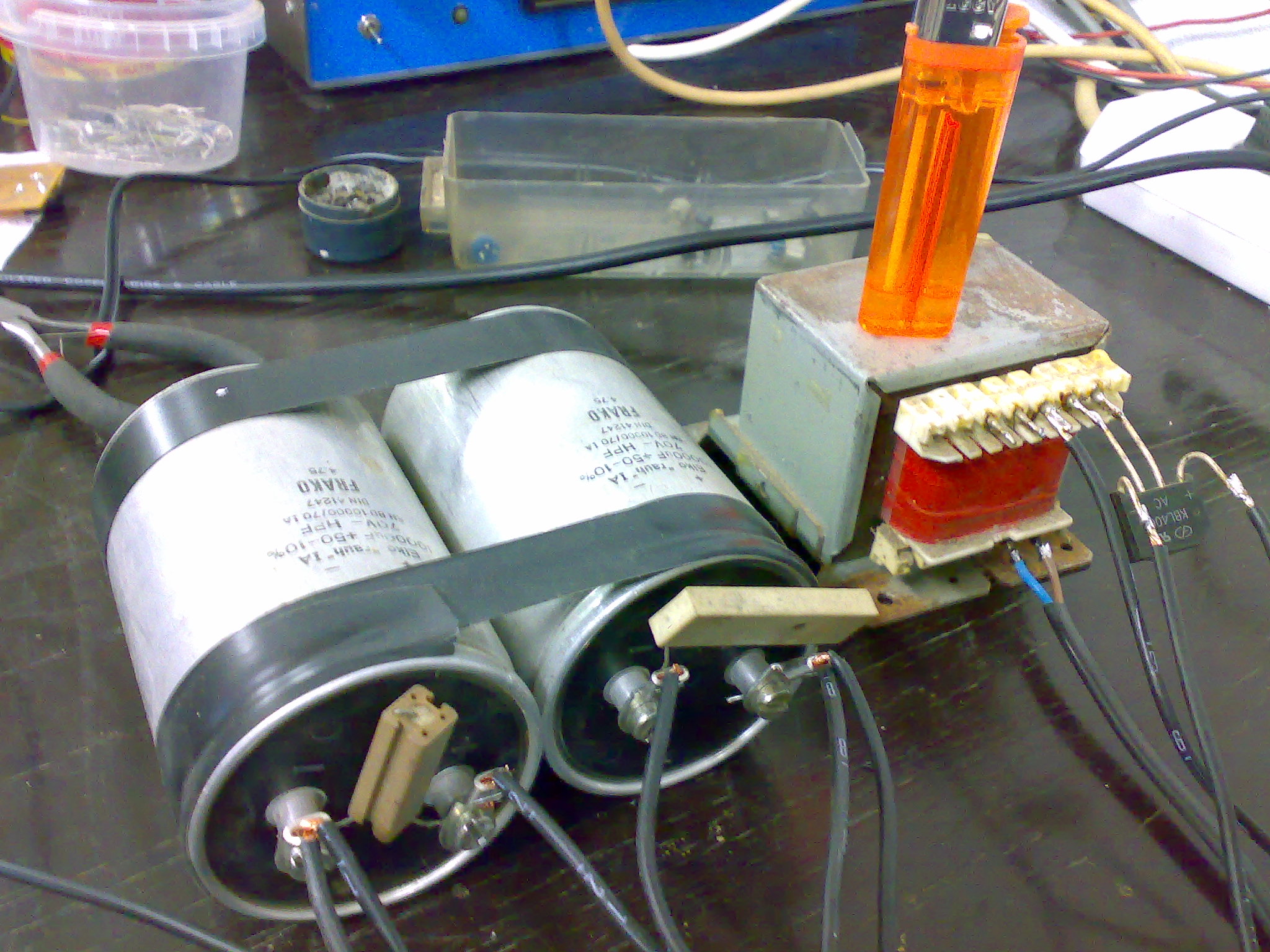

Imenjace pa ti to bas svojski radis,svaka ti cast! Koje snage i napona rece da ti je taj trafo sto ce biti krajnji ugradni? Rece da imas osciloskop,imas li ton-generator? Bas me interesuju i tvoja mjerenja. Svaka cast,samo napred!

"nikad se ne raspravljaj sa budalom -
spustiće te na svoj nivo i pobediti
iskustvom"

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 12:52 - pre 153 meseci}

Hvala.Imam osciloskop a i signal generator rucne izrade,daje sinusoidu 1kHz 1Vpp mada cu mozda pokusati da menjam frekvenciju posto je to klasican oscilator.Taj trafo koji planiram da ugradim ima nekih 500VA inace je torusni napona sekundara 2x30V a i na njemu ima i izvoda za 2x15V sto mogu iskoristiti za limiter i protect.Sve sto budem radio objavicu ovde :)

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.alv.mediaworksit.net.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 12:59 - pre 153 meseci}

http://youtu.be/q1eeH_RpnvU

Evo i snimka kako je protekla prva proba :)

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu

44250

Član broj: 265420
Poruke: 4094

+166 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 18:05 - pre 153 meseci}

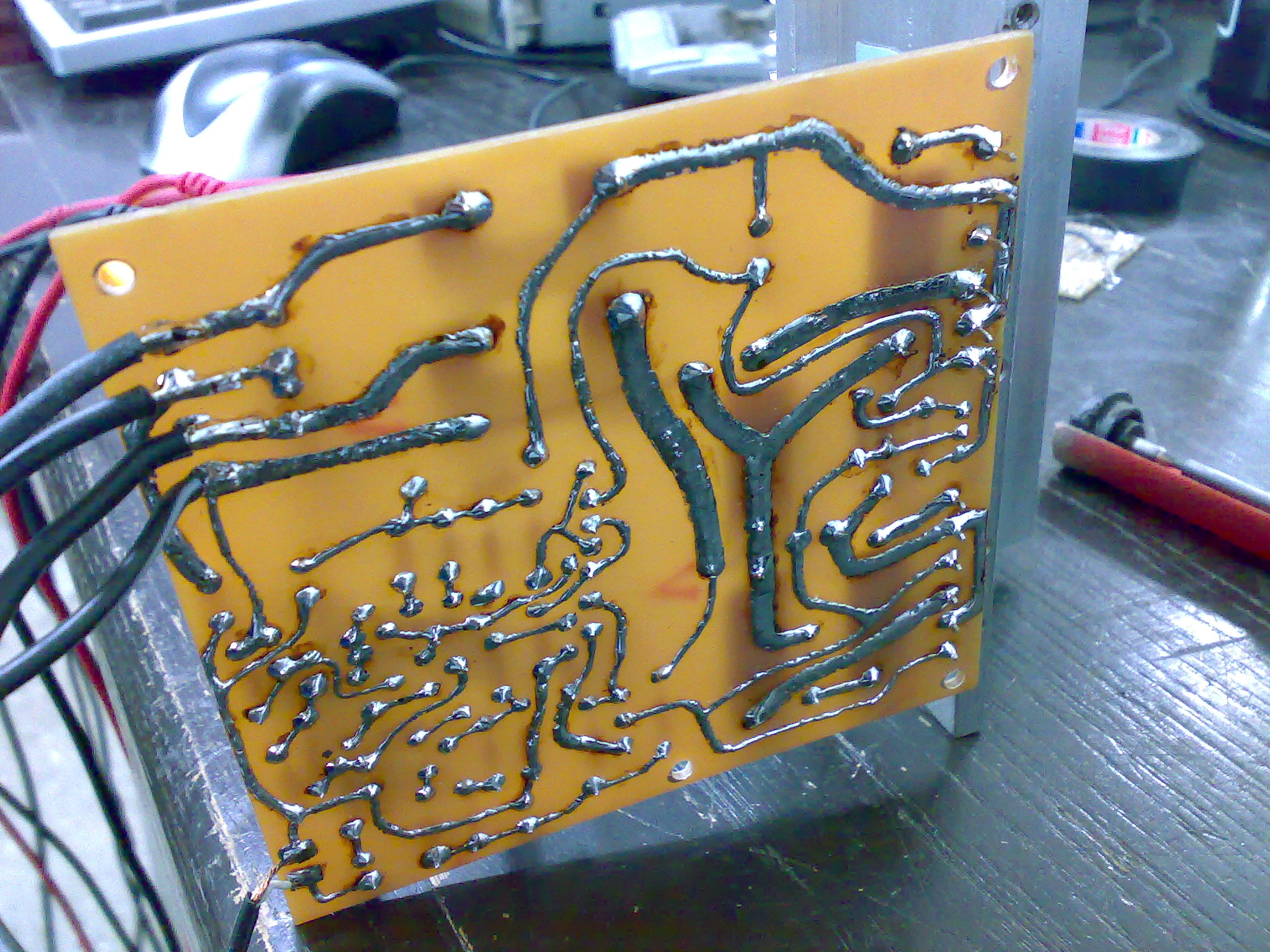

Sad pogledah sa računara i par mi je stvari zapelo za oko:

Nisi trebao sve da kalajišeš već samo one vodove kroz koje ide jaka struja a to je od + napajanja preko svih izlaznih tranzistora preko emitorskih otpornika,ka zvučniku i ka minusu napajanja. Ostali vodovi mogli su ti ostati čisto bakarni,zaštićeni rastvorom kalafonijuma u acetonu ili nitro-razređivaču- Ovako izgleda malčice laičkije,a i sami vodovi oslabe vezu sa pločicom pa se lako odvajaju od pertinaksa.

Tranzistori u TO92 kućištu (mali crni) su mogli biti dublje posađeni tako da nožice budu kraće-što kraći vodovi to bolje za pojačalo-jedino treba obratiti pažnju pri lemljenju (zato je bolje imati ne (predebelo) kalajisane vodove).

Kad postavljaš slike,odabiraj samo opciju "Add thumbnail" (ne i opciju "Add picture") jer se jako usporava otvaranje stranica...

Miletove pločice su date uglavnom u JPG formatu visoke rezolucije,što gotovo svaki od programa za očitavanje i štampanje vidi drugačije i zato je potrebno odabrati opciju "original size" umjesto "fit to window" ili slične inače će pločica ispasti produžena kao što je recimo kod tebe-rekao bih. To nema nikakvih kobnih posljedica jedino što zauzima potrebni prostor u kutiji a i kao što rekoh

Citat:

44250: ....................

-što kraći vodovi to bolje za pojačalo-jedino treba obratiti pažnju pri lemljenju (zato je bolje imati ne (predebelo) kalajisane vodove).
...........................

Inače dobro to sve izgleda a i GLASNO zvuči na youtube snimku! :) Poslao sam ti video odgovor "manjeg brata" od D14- AX12,pa ako tise dopadne odobri ga.

I da,naziv youtube snimka treba da nosi u nazivu APEX D14 negdje... :)

"nikad se ne raspravljaj sa budalom -
spustiće te na svoj nivo i pobediti
iskustvom"

Odgovor na temu

acavplana
Aleksandar Gogic
Velika Plana

Član broj: 302953
Poruke: 81
*.mbb.telenor.rs.

ICQ: 200

+5 Profil

Re: Apex D14 pojacalo 120w/8R

^{21.09.2012. u 20:19 - pre 153 meseci}

Znam sve to ali ipak moram reci da sam ovu plocicu uradio flomasterom i sve crtao rukom tako da nisam gledao estetiku koliko mi je bilo bitno da pojacalo probam.Stampu sam kalajisao iskljucivo zbog loseg flomastera jer mi se na vise mesta javili prekidi pa nisam hteo da rizikujem.Nasao sam takvu plocicu i rekoh da je ne secem.E sad posto sam zadovoljan zvukom,najverovatnije cu uraditi plocicu u Eagle-u ili Protel-u pa ce to tek liciti na nesto ozbiljno.Danas sam tek provalio da mi je baza od jednog BDW-a "visila" :) posto nije bila uradjena stampa,znaci da sam sinoc testirao pojacalo sa jednim tranzistorom u polumostu.Ta greska je popravljena.Sto se tice malih tranzistora,stavio sam nekoliko BC414 koji su izvadjeni iz AMPEX profesionalnog magnetofona.Ti tranzistori su stvarno kvalitetni sto se suma tice.Naravno,podrzavam ovo:

@44250 -što kraći vodovi to bolje za pojačalo-jedino treba obratiti pažnju pri lemljenju (zato je bolje imati ne (predebelo) kalajisane vodove).

Ali ipak je ovo samo proba,bice naravno to uradjeno kako treba.Sad cu da promenim naziv klipa na Youtube-u.

Veliki pozdrav!

Servis elektronike ELEKTROSTAR Velika Plana

Odgovor na temu
