^{02.02.2025. u 16:14 - pre 2 meseca}

To kod tebe je OK.
Kod tebe se sijalica ugasi (ili skoro ugasi), kad nema potrosaca ili se akumulator skoro napunio.

Kod mene sijalica 100W sija skoro punim sjajem (oko 200V) a sekundar je raskacen (nema potrosac), napon na primaru oko 45V a na krajevima sekundara 8V
Sa sijalicom od 150W sijalica sija ne bas punim sjajem, napon na primaru 65V i na krajevima sekundara 12V (2*6V).

Jedino kad sam imao dovoljan napon da bih mogao puniti akumulator je kad sam dodao 15uF paralelno onome od 5uF ali se trafo brzo grejao..
Sad sa sijalicom od 150W imam nekih 12V na sekundaru (2*6V) ali opet sijalica jako sija. Jedino da mu sluzi i kao neka grejalica/svetlo koja usput puni akumulator..
Trebao bih duze vremena tad pratiti grejanje trafoa...

Odgovor na temu

radicmx

Član broj: 84201
Poruke: 829
*.mediaworksit.net.

+48 Profil

Re: Punjac aku Skoplje

^{03.02.2025. u 16:57 - pre 2 meseca}

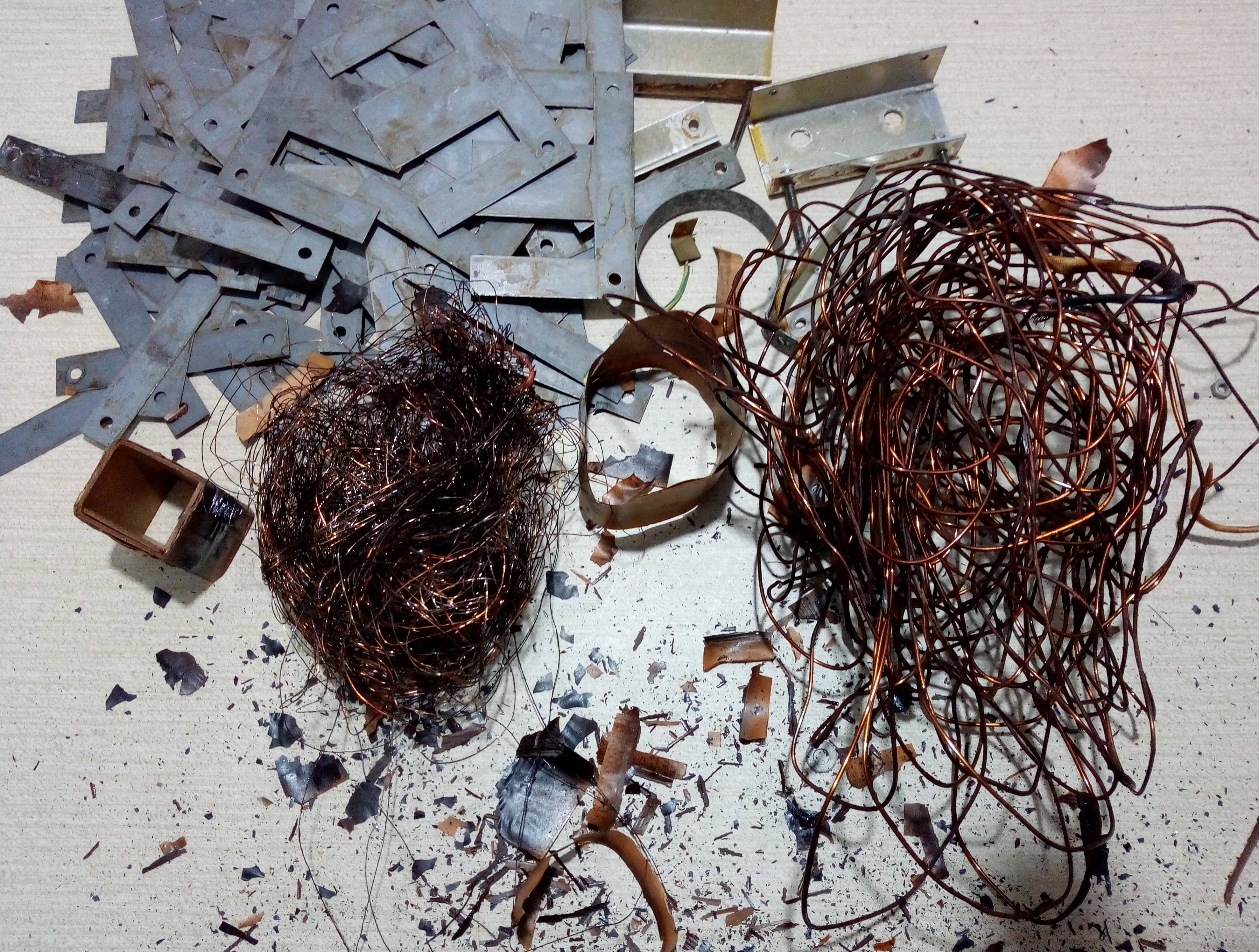

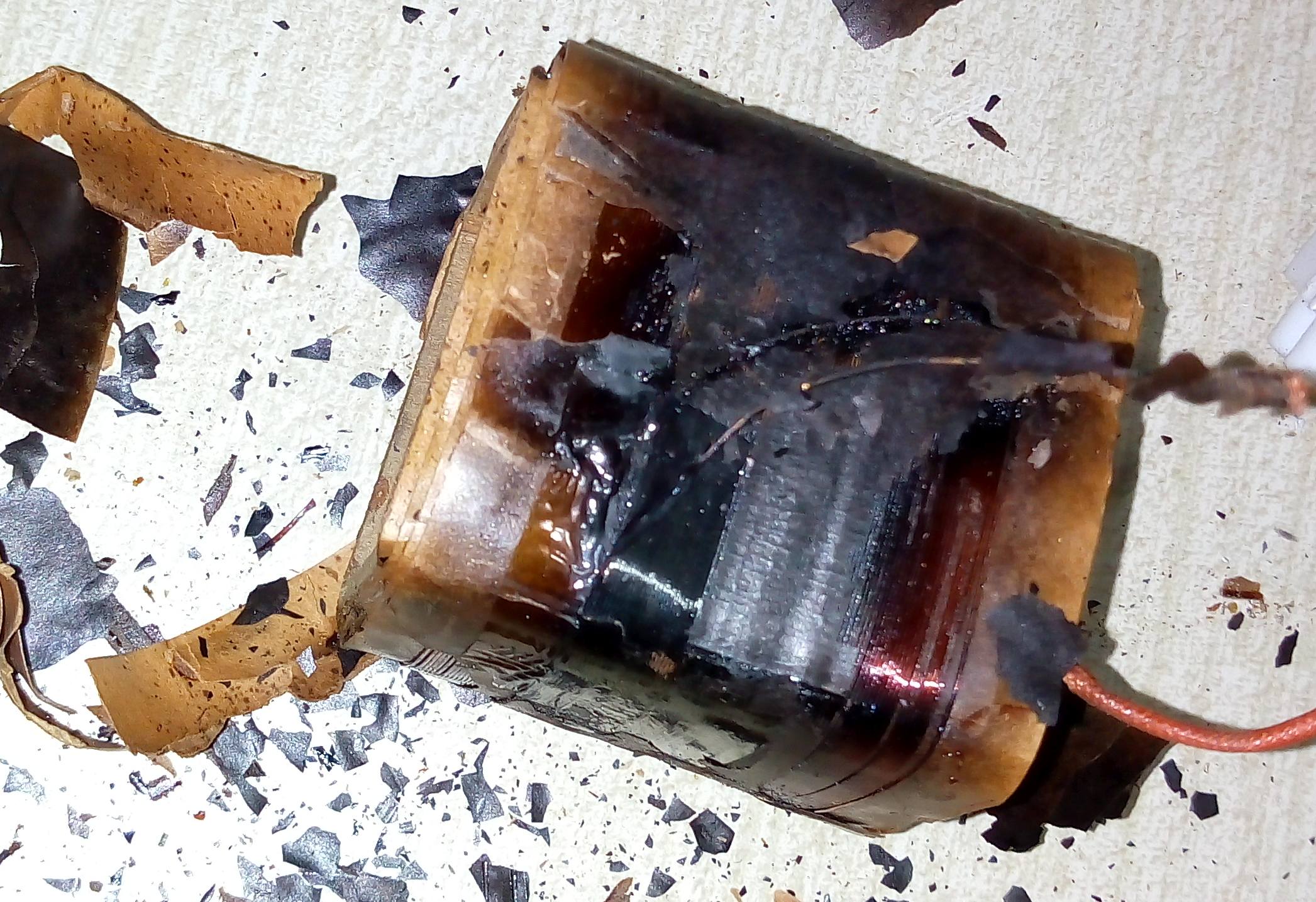

Da zavrsim sa ovim, rasturio sam trafo i primar je nagoreo...
Primar ima oko 680 navoja a sekundar 2*65 navoja, ako sam dobro brojao. Nisam merio presek, nemam nameru da motam..

Prikačeni fajlovi

IMG_20250203_164301865.jpg - 2044.31k

IMG_20250203_164510693.jpg - 455.06k

IMG_20250203_165118397.jpg - 415.6k

IMG_20250203_170006285.jpg - 1883.89k

Odgovor na temu

veselinovic
Jovan Veselinovic
Ist. Sarajevo

Moderator
Član broj: 7761
Poruke: 3981
31.223.133.254

+354 Profil

Re: Punjac aku Skoplje

^{05.02.2025. u 06:00 - pre 2 meseca}

To je neki standardni amerikanski trafo 120/2x12V .
Ako nadjes sta amerikansko moze se staviti, samo shodno velicini trafoa treba odabrati kondenzator.

Odgovor na temu

radicmx

Član broj: 84201
Poruke: 829
*.mediaworksit.net.

+48 Profil

Re: Punjac aku Skoplje

^{06.02.2025. u 19:25 - pre 2 meseca}

Tesko cu naci tako nesto a on to koristi vecinom za razanj...

Ima sam oko 20 onih transformatora za halogenu rasvetu, bilo mi je idelno za punjace akumulatora.
Da mi je ostao jedan manji od 50W ubacio bih u kutiju i jos jedan grec...

Ostao mi jos jedan veci od 100W. Sastavicu mu i povezati sve sa zastitom pre i posle trafoa..
Ali kutiju mora sam da pravi. Mozda uspe na poslu na laseru nesto da isece i savije...

Napon na izlazu sa trafoa je oko 12VAC.
Napon sa kondezatorom na stipaljkam bude oko 15V. max struja sa trafoa je 8,4A ali ja stavim osigurac 6A..
Gledam sad cene, ovi manji od 50W nisu ni skupi..

Odgovor na temu

Living Light

Član broj: 331540
Poruke: 8729

+1267 Profil

Re: Punjac aku Skoplje

^{09.02.2025. u 14:43 - pre 2 meseca}

Ja sam vec napomenuo da o ovoj problematici
i o NAPAJANJU MREŽNOG TRANSFORMATORA postoji teme koju sam ja lično otvorio.

Sećam se da mi je u to vreme od jako VELIKE KORISTI bio moderator @veselinovic
jer mi je pomogao u razrešenju

- U FUNKCIONISANJU I načinu Takvog Rada Tako PRIKLJUČENOG 230/24V mrežnog Trafoa.

Trudim se ali ne nalazim tu temu u Arhivi ES-a.
Ne sećam se da li je to bilo pre 3,4 god. ili 5,6 godina.

Uglavnom šema ne može biti lakša.

Mrežni trafo od 30-40VA je bio priključen na 230Vac.

Bipolarni kondenzator ne sećam se tačno kog kapaciteta, (oko 5, 8, ili 15, 20 iLi više uF)
bio priključen na JEDAN POSEBAN SEKUNDAR tog trafoa.

Trafo i Kondenzator zajedno sam izvadio iz uredjaja na kom je za napajanje tog uredjaja pisalo da je za napon 160-220Vac.

Na uredjaju je pisalo da je Ceo uredjaj za MREŽNI NAPON, npr. od 160Vac do 220Vac.

Onda je @veselinovic objasnio kako radi takav sklop i koji je princip
Stabilizacije SEKUNDARNOG NAPONA,
ako ulazni/mrežni napon ŠETA gore na 240Vac, pa dole na 160Vac,
a napon sekundara ostaje SKORO ISTI.

Možda je takva "Fora" iskorišćena i u ovom makedonskom punjaču AKU,
sa razlikom da mrežni trafo NEMA DODATNI SEKUNDAR Gde bi se vezao kondenzator,
nego je TO uradjeno u Primaru.

Možda je ubacivanjem kondenzatora na red sa primarom trafoa postignuto da :

- Ceo punjač radi kao IZVOR KONSTANTNE STRUJE OD 5-6 Ampera,
pa ona može da puni i 6V, i 12V-ne Akumulatore sa 5-6Ampera

- a napon na ISPRAVNOM AKU će SAM DA SE FORMIRA na 7,2V(za 6V aku) iLI 14,4 V (za 12V aku) kada je AKU pun.

pOz

_{[Ovu poruku je menjao Living Light dana 09.02.2025. u 16:02 GMT+1]}

Odgovor na temu

Living Light

Član broj: 331540
Poruke: 8729

+1267 Profil

Re: Punjac aku Skoplje

^{10.02.2025. u 03:31 - pre 2 meseca}

Mislim da će g.veselinović J.
da se seti te priče o rel. Stabilnom naponu sekundara uz promenjljiv napon primara transformatora,
samo što je ON otišao na "godišnji",

- drugi put ove godine! ...a tek je Februar 😉

da ne veruješ.

Odgovor na temu

radicmx

Član broj: 84201
Poruke: 829
*.mbb.yettel.rs.

+48 Profil

Re: Punjac aku Skoplje

^{10.02.2025. u 16:16 - pre 2 meseca}

Povezacu mu onaj trafo za halogenu rasvetu od 105VA.
Trafo daje posle greca taman dovoljno za punjac.
Rekao sam vec da on to koristi za razanj..
Ali moze i da puni akumulator, i ja sam punio akumulatore sa tim.
Stavim zastitu na ulazu u trafo (trazi tromi od 0,5 A) i zastitu na izlaz. Osigurac od 6A.
Tu je i slika slicnog trafoa..

Nisam bas puno vezivao kondezatore na red sa primarom. Znam da su mi u takvim slucajevima nekad naponi bili o dosta veci od mreznog 230V na primaru trafoa (merio sam i do 500V..). Npr jednom prilikom sam imao slucaj da kondezator 450V krene da cvrci kao da kuva..

Kao otprilike kod monofaznog motora. Iako je napajanje 230V na kondezatoru bude od 400-450V..

Prikačeni fajlovi

Screenshot_20250210-170734.png - 1595.31k

Odgovor na temu

Living Light

Član broj: 331540
Poruke: 8729

+1267 Profil

Re: Punjac aku Skoplje

^{10.02.2025. u 16:43 - pre 2 meseca}

ma da.

To je Ista pojava kao kad Prigušnicu + Fluo cev vežeš na 230Vac.

Napon na Prigušnici + napon na Fluo cevi (mereno Pojedinačno) u zbiru daleko prelazi 230Vac.

------------------------------

A što iz zezancije umesto Halogenke (koja će toliko da greje da će da Oprlji Rep od praseta)
ne vežeš obićan Zidni Dimmer Volfram sijalica,
kao Regulacija broja Obrtaja Praseta na Ražnju,

ali,

Da OBAVEZNO UBACIŠ/POSTAVIŠ jedan otpornik na red sa Potenciometrom (brzina okretaja praseta )

da bi NA SILU OGRANIČIO MAX Napon (effektivna vrednost) na Primaru?

Na toj PCBpostoji već jedno mesro za osiigurać Fi 20x5mm.
----------------------------

Znam da je to FUŠERACIJA ali za manje Trafo-e radi Posao,

dok Trijak ne zvekne od ∆U/∆t brzine,

pOz
