44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 21.02.2013. u 17:02 - pre 148 meseci izbrisao sam prošli post-sračunao je pogrešno i broj namotaja sekundara-pogriješio je kod napona 52Vac u računici umjesto da je uzeo 2x52V jer je dupli sekundar. Zanimljivo mi bi kako je sračunao broj navojaka za primar određenog jezgra,ali moraću pročitati sve pa onda postaviti teks ako ga bude bilo,tek sam počeo da čitam tu temu na http://www.diysmps.com/forums/...ld-smps-1kw-design-by-microsim "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 21.02.2013. u 23:05 - pre 148 meseci Dobro će doći uz teoriju o motanju trafoa i skin-efektu: http://www.bcae1.com/trnsfrmr.htm uz dodatak: http://en.wikipedia.org/wiki/Circular_mil "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi AVG mm.JPG - 86.73k avg mm.gif - 12.12k Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 16:19 - pre 148 meseci Za oko sat i po - dva postavicu slike sta sam uradio oko macolinog podesivog smps-a u mostu,sa etd49 u izlazu. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 18:23 - pre 148 meseci strujna-glavna ploča pločica sa frekventnom pobudom i regulacijom ulazni filter Ove dve manje se "bodu" na ovu glavnu vertikalno. Sad treba da naciljam one tačke na sredinama polumostova i napravim drugu pločicu koja bi išla odozdo a na kojoj bi bila dva E33 trafoa za 2x15V i 12V izlaz za ventilator. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi most.JPG - 137.21k MOST frek reg.JPG - 69.32k MOST ul filter.JPG - 74.83k Odgovor na temu

aca.jevtic94 Valjevo Član broj: 247241 Poruke: 1293 *.dynamic.isp.telekom.rs. +32 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 18:32 - pre 148 meseci A snaber? Acca Electronic Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 18:35 - pre 148 meseci Srpski „please" ,još ne dođoh do tog stepena znanja... Vidjeh sad da sam promašio onu rednu vezu R i C paralelno trafou ETD ako je to to. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

aca.jevtic94 Valjevo Član broj: 247241 Poruke: 1293 *.dynamic.isp.telekom.rs. +32 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 18:41 - pre 148 meseci Upravo "to" Acca Electronic Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 20:29 - pre 148 meseci Greška u strujnoj ploči oko 1uF kondenzatora-zajednički spoj ne ide na minus bulk kondenzatora! Ispravio sam to i napravio dve nove pločice:jednu koja će imati samo jedan ETD49 trafo u izlazu (bez pomoćne pločice) i drugu koja je predviđena za jedan glavni ETD49 i dva pomoćna na pomoćnoj pločici. Na "frek.reg." pločici izbacio sam dva voda koji se povezuju na 5W otpornik i nožicu 4 desnog dijela-nekako sam imao na umu petljanje vodova napajanja glavne i te vertikalne pločice. Sad idu iz jedne tačke. Parove 1uF kondenzatora stavio sam bliže bulk kondenzatorima jer mi se nije dopalo da se oduže gate-vodovi. Izgubio na dekaplingu fetova ali eto dobio na skraćenju tih vodova. PS: Dodao snuber. Slike ispod,neću više postavljati u punoj veličini. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi glavna manja.JPG - 402.66k glavna veca.JPG - 432.57k frek.reg..JPG - 243.75k veca.lay6 - 168.16k manja.lay6 - 158.52k Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 20:57 - pre 148 meseci Još jedna izmjena,pa ko bude imao volje neka kaže koja je verzija bolja: Treba obratiti pažnju na povezivanje frek.reg. ploče sa napajanjem. Trenutno mi se ne dopada previše to što se minus vodi zajedničkom vezom sa polumostovima,ako ne smeta neka ostane a ako smeta ispomjeraću to. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi frek.reg.2.JPG - 241.07k glavna manja2.JPG - 402.77k glavna veca2.JPG - 432.89k Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 23.02.2013. u 21:21 - pre 148 meseci Citat: 44250: Još jedna izmjena,pa ko bude imao volje neka kaže koja je verzija bolja: ------------------------------------------------------------------------------------ Treba obratiti pažnju na povezivanje frek.reg. ploče sa napajanjem. Trenutno mi se ne dopada previše to što se minus vodi zajedničkom vezom sa polumostovima,ako ne smeta neka ostane a ako smeta ispomjeraću to. I to sam ovde prepakovao: Ako-kad neko bude imao volje neka napiše riječ-dve,sve je podložno promjenama dok stoji u sprint-u. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi frek.reg.3.JPG - 240.23k glavna manja3.JPG - 404.29k glavna veca3.JPG - 435.25k manja.lay6 - 157.8k veca.lay6 - 168.59k Odgovor na temu

aca.jevtic94 Valjevo Član broj: 247241 Poruke: 1293 *.dynamic.isp.telekom.rs. +32 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 24.02.2013. u 08:16 - pre 148 meseci Sve je to dobro ali ne vidim potrebu za ona 4 konda na "vecoj",kada ih vec imas iza fetova.A i kada bi stojali,ja bih umesto donja dva para stavio kratkospojnike,ali rekoh,nisu potrebni vec ih imas iza fetova.Ostalo je ok,osim na frek reg ploci,nisi izvukao vodove za gornje sorsove. Ma ja bih jednu nogicu bootsrap elkoa spojio na frek reg plocu a drugu direkt pored sorsa Acca Electronic Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 24.02.2013. u 09:17 - pre 148 meseci Citat: aca.jevtic94: Sve je to dobro ali ne vidim potrebu za ona 4 konda na "vecoj",kada ih vec imas iza fetova.A i kada bi stojali,ja bih umesto donja dva para stavio kratkospojnike,ali rekoh,nisu potrebni vec ih imas iza fetova. Veća je za kombinaciju sa dodatnom pločom i ta grupa 2+2 1uF kondenzatora služi za povezivanje manjih trafoa sa dodatne ploče u polumost-tako sam to zamislio. Citat: aca.jevtic94: Ostalo je ok,osim na frek reg ploci,nisi izvukao vodove za gornje sorsove. Sorsovi gornjih fetova su vezani drejnom donjih bakarnim vodom koji dobrim dijelom ide ispod hladnjaka pa ga ne vidiš,veza uglavnom postoji. Citat: aca.jevtic94: Ma ja bih jednu nogicu bootsrap elkoa spojio na frek reg plocu a drugu direkt pored sorsa ...je? Hvala na interesovanju i pomoći imenjače! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

aca.jevtic94 Valjevo Član broj: 247241 Poruke: 1293 *.dynamic.isp.telekom.rs. +32 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 24.02.2013. u 15:11 - pre 148 meseci Razumeo sam sve,ali ne kazem ti za vezu drejn2-sors1,vec kazem da nemas na ploci frek. reg. ,nisi izveo izvode za povezivanje drejnova gornjih fetova sa IC. Acca Electronic Prikačeni fajlovi ovo da dodas.JPG - 87.14k Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 24.02.2013. u 15:47 - pre 148 meseci U pravu si,popravljam-dodajem cim stignem! "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

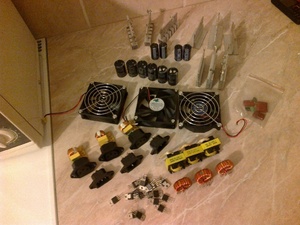

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 24.02.2013. u 22:18 - pre 148 meseci Dobio danas poklon-paketić iz susjedne nam primorske zemlje: F100 dobio mrežu i novi ventilator koji: [Ovu poruku je menjao 44250 dana 24.02.2013. u 23:29 GMT+1] "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Prikačeni fajlovi 2013-02-24-129.jpg - 380.68k 2013-02-24-136.jpg - 341.44k Odgovor na temu

ac1bd4 Stara Pazova Član broj: 76735 Poruke: 437 *.180.251.154.targo.rs. +35 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 25.02.2013. u 14:26 - pre 148 meseci "Ne čuje se, a radi." Nego je l mogu ja da upadnem sa pitanjem zašto ovo napajanje nema nikakvu povratnu spregu, regulacije bez? Je l za pojačalo toliko nebitno? Odgovor na temu

44250 Član broj: 265420 Poruke: 4094 +166 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 25.02.2013. u 16:20 - pre 148 meseci Prvi razlog je sto je ovako jednostavnije za izvedbu nama amaterima posebno kad je prvi smps i upoznavanje sa tim sistemom napajanja. Drugi,prateci komentare po forumima naisao sam na komentare tipa "za audio pojacala su pogodnija smps napajanja bez povratne sprege,neregulisana-nesto poput komentara o stabilizatorima kod klasicnih napajanja. Posto pored ovog smps nemam vise iskustva ne tvrdim nista nego samo prenosim,misljenja su poprilicno oprecna. Treba probati,licno iskustvo je nezamjenjivo. "nikad se ne raspravljaj sa budalom - spustiće te na svoj nivo i pobediti iskustvom" Odgovor na temu

aca.jevtic94 Valjevo Član broj: 247241 Poruke: 1293 *.dynamic.isp.telekom.rs. +32 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 25.02.2013. u 19:38 - pre 148 meseci Evo ja cu vam reci,prosto je,mrezni trafo na 50hz,na izlazu ne daje stabilisan napon,tako da nama nije ni potreban,cilj je da imamo nesto jeftino,lako,lako za izradu ,a regulacija nam nije ni potrebna,a takodje ovime imitiramo trafo na 50hz.Sa regulacijom se radi kada su promene u mrezi velike,i gde treba velik opseg ulaznog napona. Acca Electronic Odgovor na temu

nikko Sarajevo Član broj: 139972 Poruke: 795 217.197.137.* +39 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 26.02.2013. u 11:22 - pre 148 meseci Vecina sema na netu je super pa tako i ovo koje ima 44250,bas tako i radi.Jeftin smps je odlican,radite sa velkim naponima,pa vi gledajte kako ce te,ovo vam bas onako iz srca govorim.Dok se neko ne zapusi ili jos bezbolnije pojacalo ili sta vec napajate.... E sada dali je povratna sprega nesto sto te 44250 zeza pa gubis onih 10V raspitaj se kod nekih pametnih ljudi.Da je bezveze ne bih je neko izmisljao. Pozdrav Wars Come And Go But My Soldier Stay Odgovor na temu

aca.jevtic94 Valjevo Član broj: 247241 Poruke: 1293 *.dynamic.isp.telekom.rs. +32 Profil Re: APEX F100+300Wsmps APEX HV23+1kWsmps 26.02.2013. u 11:56 - pre 148 meseci Zasto bi se zadimilo? Za pad napona sam mu rekao ali izgleda da nije procitao sta da uradi.(smanji frekvenciju,rekao sam zasto) Povratna veza se koristi tamo gde ti treba stabilan izlazni napon,ali u uredjajima gde zamenjujemo klasican trafo,ovaj smps je prava zamena. (p.s. ne kaze se biH nego bi ) Acca Electronic Odgovor na temu
