Pomoć oko šeme za pojačalo
Pozdrav svima! Potrebna mi je pomoć vezano za jedno DIY pojačalo koje je došlo u moj posed. Pojačalo po kanalu ima 2 x 2N3055 tranzistora. Štampane ploče deluju kao da su naručene odnekud (tražio, nisam uspeo naći odakle), a i reklo bi se da su poprilično stare. Komponente su različite (takodje starije), ali su vrednosti iste. Voltaža dovedena do njih je ±32V preko 2 x 10000uf 63V elektrolitskih kondenzatora.

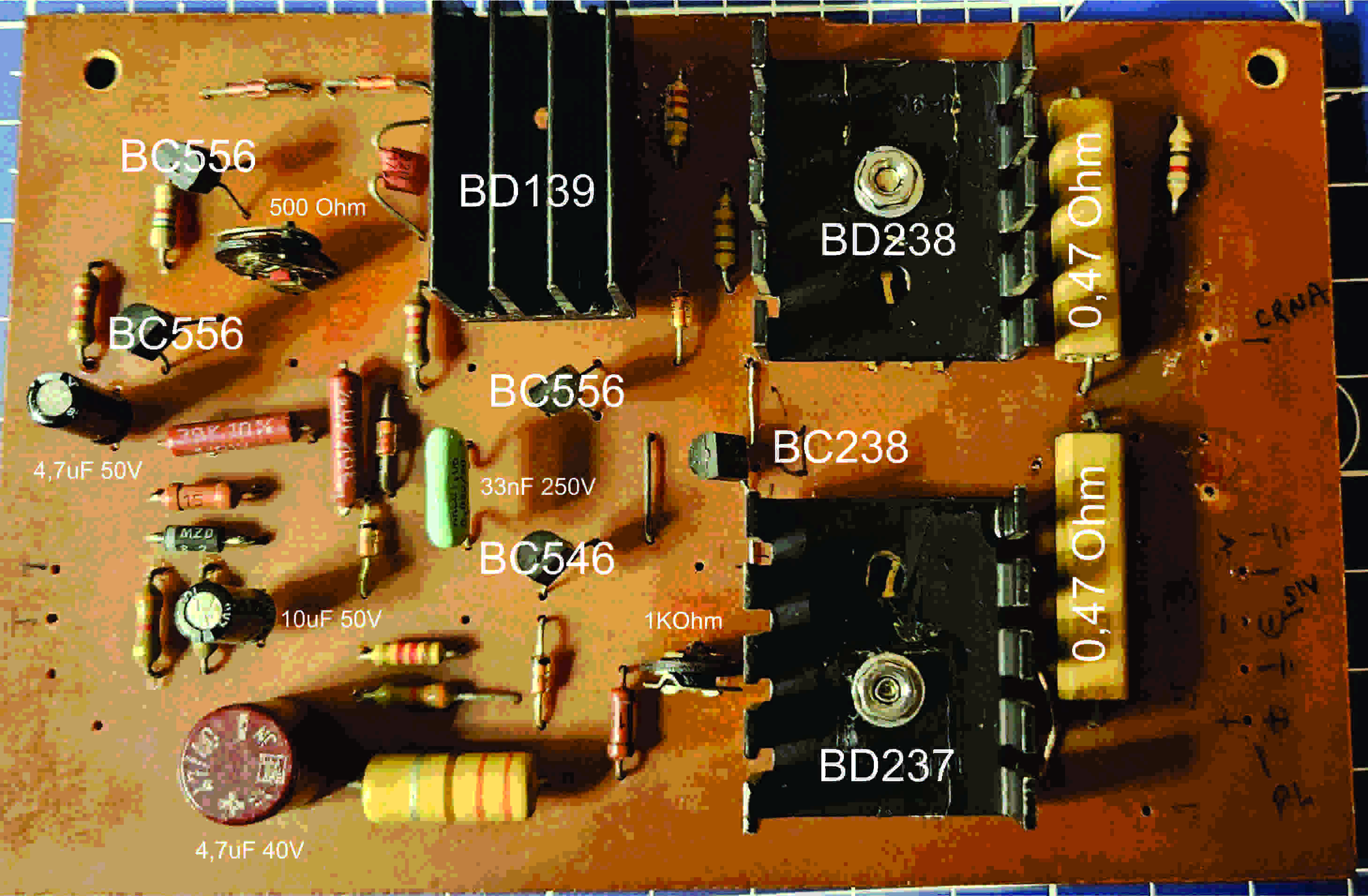

Spisak tranzistora koje se nalaze na ploči:
2x 2N3055
1X BD237
1X BD238
1X BD139
1X BC546A
3X BC556A
1X BC238B

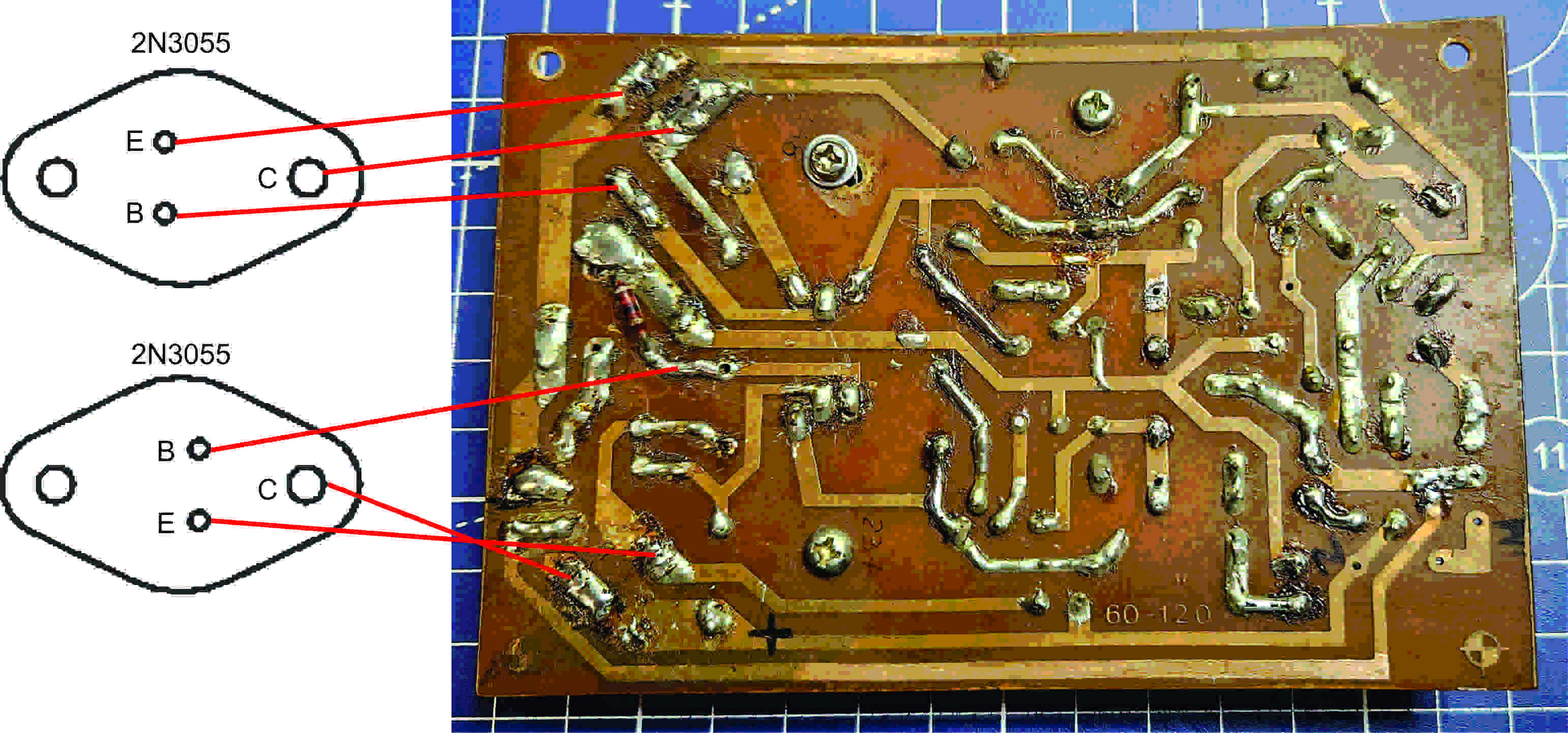

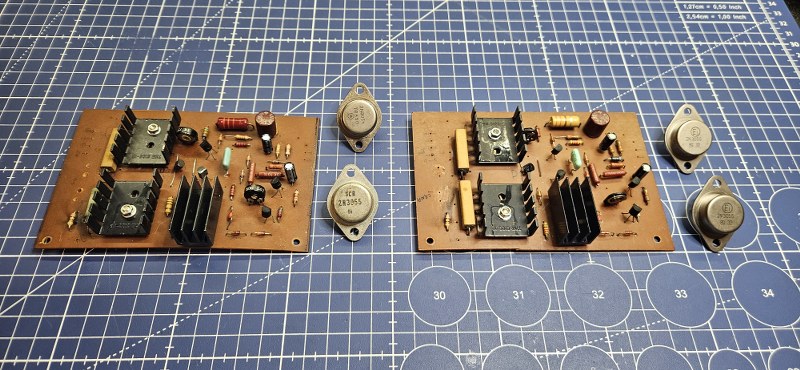

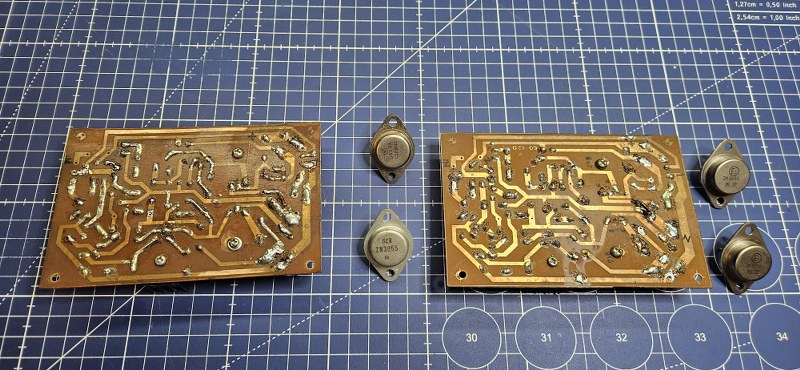

Prema onome što vidim 237 i 238 su driver tranzistori za 3055 i da pojačalo po kanalu "izbacuje" oko 50-60W (možda i grešim), svakako jedan od razloga zašto mi treba šema je da znam o kom pojačalu se radi. Proverio sam mahom sve komponente, sve deluje u redu, ali zbog raznovrsnosti komponenti smatram da bi bilo bolje da imam tačnu šemu radi provere. Takođe želim da proverim da li se isplati igrati se sa ovim pojačalima, eventualno zameniti sve komponente. Ubacujem i fotografije navedenih pojačala.
Hvala unapred!
 |  |
 |
